引言：
在现代光学与激光技术领域，光栅对（Grating Pair）作为关键的光学元件，广泛应用于脉冲激光的压缩与色散管理。精确控制激光脉冲的时间色散对于实现高质量的超短脉冲至关重要。本文旨在介绍光栅对的基本原理、时间色散的理论基础，以及一种在线计算工具的使用方法，以辅助研究人员和工程师在光学设计与实验中优化色散特性。
概念：
1.光栅对的基本结构
光栅是一种具有周期性刻线的光学元件，通过衍射作用将入射光分散为多个不同角度的衍射光束。当两个光栅按照特定角度和间距组合时，形成的装置即为光栅对。光栅对的主要参数包括：
· 入射角（γ）：激光入射到光栅上的角度。
· 衍射角（θ）：光线经过光栅衍射后的出射角度。
· 光栅刻线密度（d）：单位长度内的刻线数量，通常以线/mm表示，决定了光栅的衍射效率与分辨率。
· 光栅对间距（Lg）：两个光栅之间的中心距，直接影响色散的量级。
· 衍射级（m）：光栅衍射的级数，常选用第一衍射级进行应用。
2.时间色散的理论基础
时间色散（Time Dispersion）描述了光脉冲在传播过程中，由于介质或光学元件的色散特性，不同频率成分在时间上的延迟差异。色散可分为以下几阶：
· 一阶色散（Group Dispersion, GD）：描述脉冲中不同频率成分的群速度差异，影响脉冲的传播速度。
· 二阶色散（Group Delay Dispersion, GDD）：主要影响脉冲的相位畸变，是脉冲压缩和展宽的关键参数。
· 三阶色散（Third-Order Dispersion, TOD）：进一步影响脉冲的形状，尤其在处理极短脉冲时显得尤为重要。
控制和优化这些色散参数，对于实现高质量的超短激光脉冲具有重要意义。
计算公式：
光栅对的色散特性可通过一系列物理公式进行量化。主要涉及的公式如下：
|
相位（Φ）： |
一阶色散（GD）： |
|
二阶色散（GDD）： |
三阶色散（TOD）： |
其中：
Lg：光栅对间距
γ：光栅入射角
θ：衍射角
d：光栅常数
λ：波长
c：光速
这些公式为计算各阶色散提供了理论依据，指导光栅对的设计与优化。
使用方法：
本文介绍的光栅对时间色散计算器提供了便捷的在线工具，用户可通过输入光栅对的基本参数，快速获得色散特性的数值结果及图形展示。主要功能模块包括色散计算、色散曲线绘制、程序说明与公式展示，以及数据输出。

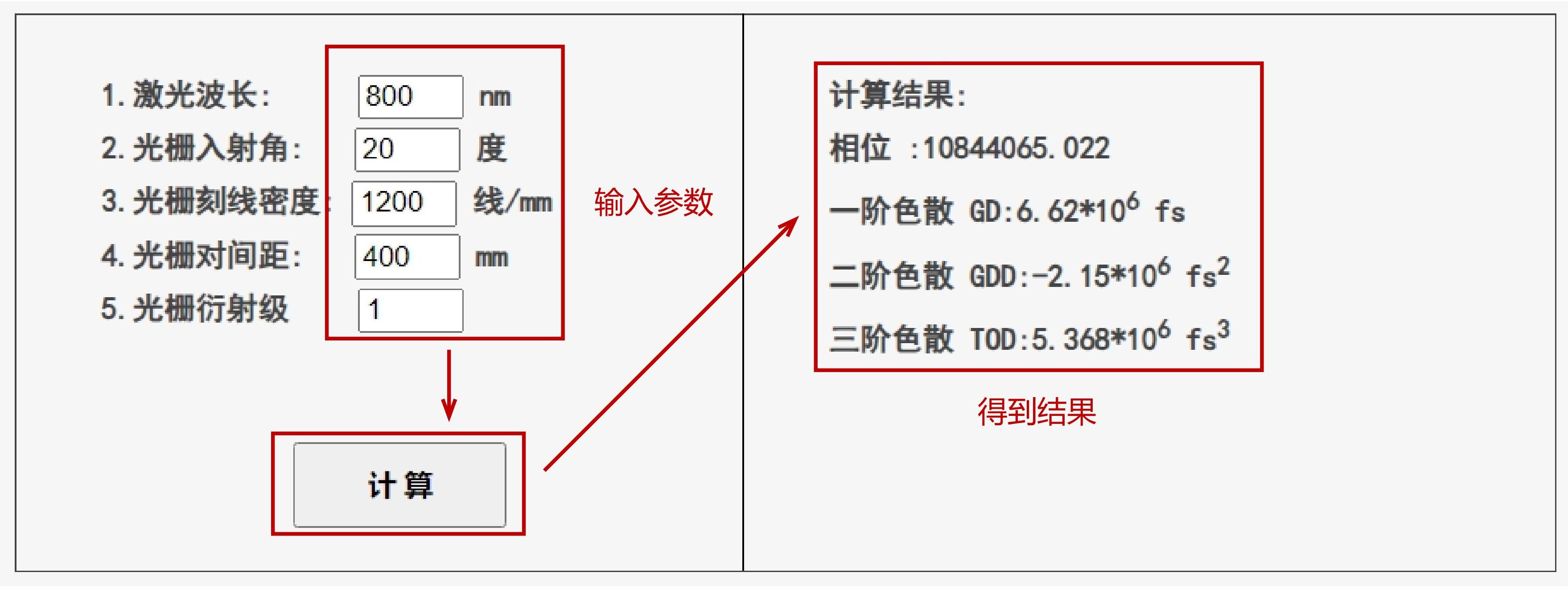

1.色散计算：在“色散计算”选项卡中，用户需输入以下参数： 激光波长（λ）：单位为纳米（nm），例如800 nm。 光栅入射角（γ）：单位为度（°），例如20°。 光栅刻线密度（ddensity）：单位为线/mm，例如1200线/mm。 光栅对间距（Lg）：单位为毫米（mm），例如400 mm。 衍射级（m）：通常选择1级。 输入完成后，点击“计算”按钮，工具将输出各阶色散的数值，包括相位、GD、GDD和TOD。 |
2.色散曲线绘制： 在“色散曲线”选项卡中，用户可设置波长范围（起始波长和结束波长）及其他光栅对参数。点击“计算”按钮后，工具将自动计算并绘制GDD与TOD随波长变化的曲线，直观展示色散随波长的变化趋势。用户还可选择导出计算数据，以便进一步分析和记录。 |
|
|
工具提供了详细的使用说明和相关物理公式，帮助用户理解色散计算的理论基础与实际应用。通过查看程序说明，用户可深入了解各阶色散的物理意义及其在光学设计中的重要性。 |
用户可选择将计算结果以表格形式导出，便于在实验记录或进一步数据分析中使用。勾选“输出计算数据”选项后，工具将生成包含波长、GDD及TOD等参数的详细数据表。 |
实例解析：
以下通过具体实例，展示如何使用光栅对时间色散计算工具进行色散分析。
|
示例一：单波长色散计算 |
|
|
|
|
|
|
|
|
|
|
|

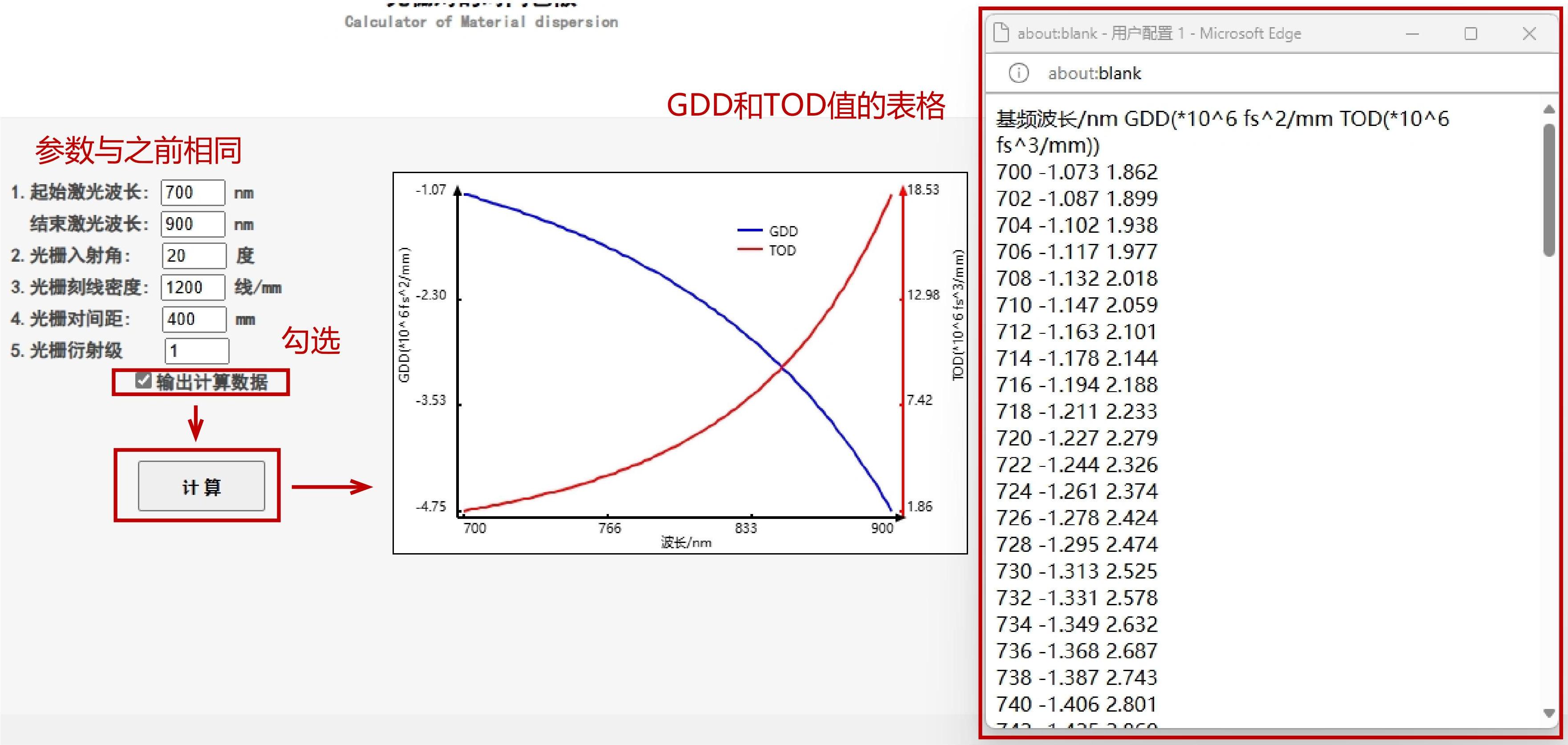

示例二：波长范围色散曲线绘制 考虑激光波长范围从700 nm到900 nm，光栅对参数保持不变。输入起始波长700 nm，结束波长900 nm，其他参数同上，点击“计算”按钮，工具将绘制GDD与TOD随波长变化的曲线。 此外，勾选“输出计算数据”选项后，工具将生成包含各波长点的GDD和TOD值的表格，便于用户进行进一步的数据分析和比较。 |
|
点击图片，跳转网页
如您在计算器的使用过程中发现有任何问题或错误，请及时与我们联系，我们将及时修改，并且为感谢您的信任与监督，我们特意为您准备了一份“监督奖励”，如有其他需要我们补充添加的也欢迎联系我们，我们非常荣幸可以为各位的科研经历提供些许便利。科研之路，道阻且长，预祝各位专家学者科研顺利，早出成果。
