成功交付 | 镱镭飞秒成功交付西北工业大学用于TA系统的可调谐飞秒激光系统
2025.01.06

瞬态吸收光谱技术(Transient Absorption Spectroscopy, TA)是一种基于超短脉冲激光的时间分辨光谱技术,用于研究物质在极短时间尺度上的动态变化。通过监测物质在激发态与基态间的吸收光谱差异,TA 技术能够精准捕捉光与物质相互作用过程中发生的瞬态过程,为深入探索光物理和光化学过程提供了重要手段。

TA技术原理




光激发过程
TA 系统的核心在于利用超短脉冲激光作为泵浦光,将样品从稳态激发至高能态。超短脉冲的时间尺度通常在飞秒(10⁻¹⁵秒)级别内,可以瞬时触发物质的动态过程,形成非稳态的粒子分布。例如,采用钛宝石飞秒激光器(760nm-840nm),凭借其宽波长调节范围和高能量输出,可以满足不同样品的激发需求,从而实现对特定分子化学键的精准靶向激发。但对于更大波长范围和更高调谐灵活性的需求,则需要通过搭配光参量放大器(OPA)来实现。

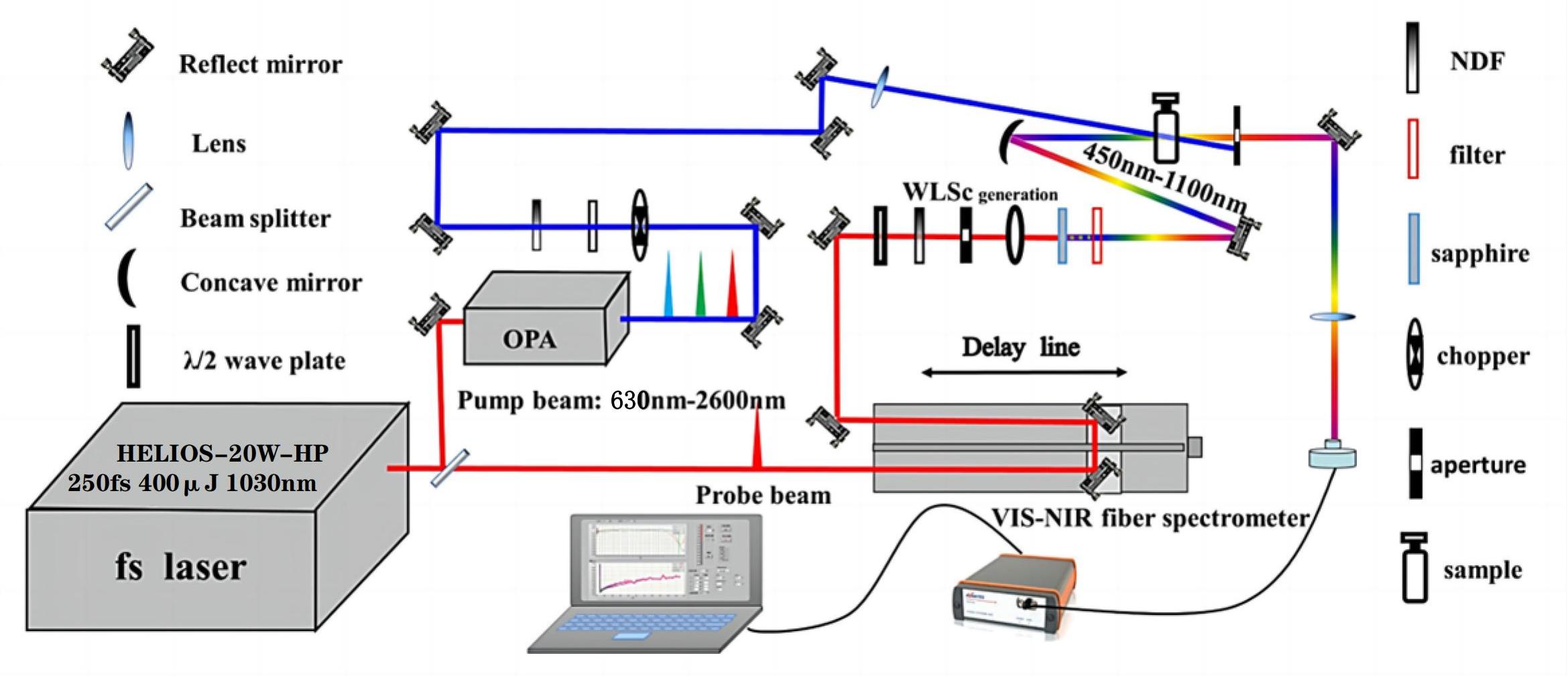

在光路图中,泵浦光由超快激光器(如图中的 HELIOS-20W-HP 飞秒激光器)提供,其输出为1030 nm波长、250 fs脉宽的飞秒激光脉冲。

· 激光通过一个分光器(Beam splitter)分为两路,其中一路进入光学参量放大器(OPA)以产生可调的泵浦光,波长范围为630 nm至2600 nm。 这部分泵浦光用于激发样品。

· 波片(λ/2 wave plate)用于调节泵浦光的偏振方向,确保光与样品的最佳交互效果。



样品的信号探测过程

探测光由另一部分分离出来的激光通过宽带超连续谱(WLS)生成器产生。激发样品后,紧随泵浦光的宽带探测光会穿过样品。此时,由于样品的激发态对探测光的吸收特性发生变化,系统会记录由此产生的瞬态吸收光谱信号。这些信号犹如“光物质相互作用”的快照,为理解动态变化提供了清晰的视角。

· 在图中,WLS 生成器包含蓝宝石晶体(Sapphire)等非线性光学元件,通过脉冲激光与蓝宝石的非线性相互作用生成450 nm到1100 nm的宽带探测光。

泵浦光与探测光的时间同步,关键部件为延迟线(Delay line),用于精确控制泵浦光与探测光到达样品的时间差。高精度光学延迟线,通过调节泵浦光与探测光的时间间隔改变光程来调整时间延迟,从皮秒级逐步扩展至毫秒级,系统可以连续记录不同时刻的光谱变化,从而描绘出样品在整个动力学过程中的演变轨迹。

泵浦光照射样品,将样品分子从基态激发到激发态,而探测光紧随其后通过样品。

·  在样品区域,激发态样品会对探测光产生不同的吸收响应,导致探测光的光谱特性发生改变。





信号收集以及数据分析逻辑

探测光通过样品后,进入光纤连接的 VIS-NIR 光谱仪。光谱仪记录探测光在不同时间延迟下的光谱变化,并将数据传输至计算机以进行后续分析。

TA 数据分析以 Beer-Lambert 定律为基础,采集到的数据经过处理后,可以得到随时间演变的瞬态吸收光谱,进一步分析样品的动力学参数,通过对吸收信号的幅度变化分析,可以推导出激发态物种的浓度、寿命等动力学参数。复杂体系中,利用光谱拟合和动力学模型,科学家可以分辨重叠信号背后的具体化学过程,识别关键反应路径,如并联或串联反应等。

瞬态吸收光谱技术(TA)其超高的时间分辨率涵盖皮秒到毫秒的广泛时间尺度,能够精准捕捉光物理和光化学过程中的瞬态变化,如电子-空穴对的分离与重组等动态行为。 同时,TA 技术不仅记录吸收强度的变化,还能解析吸收峰位置的位移、峰形展宽等复杂光谱信息,为研究物质激发态的动力学特性提供全面的数据支持。 此外,TA 技术采用光与样品的非接触式交互方式,整个过程温和无损,特别适合珍贵样本和生物活体组织的动态研究。 凭借这些独特优势,TA 成为科学研究中探究超快动力学过程与光物质相互作用的重要工具。




镱镭飞秒成功交付用于TA系统的可调谐飞秒激光系统

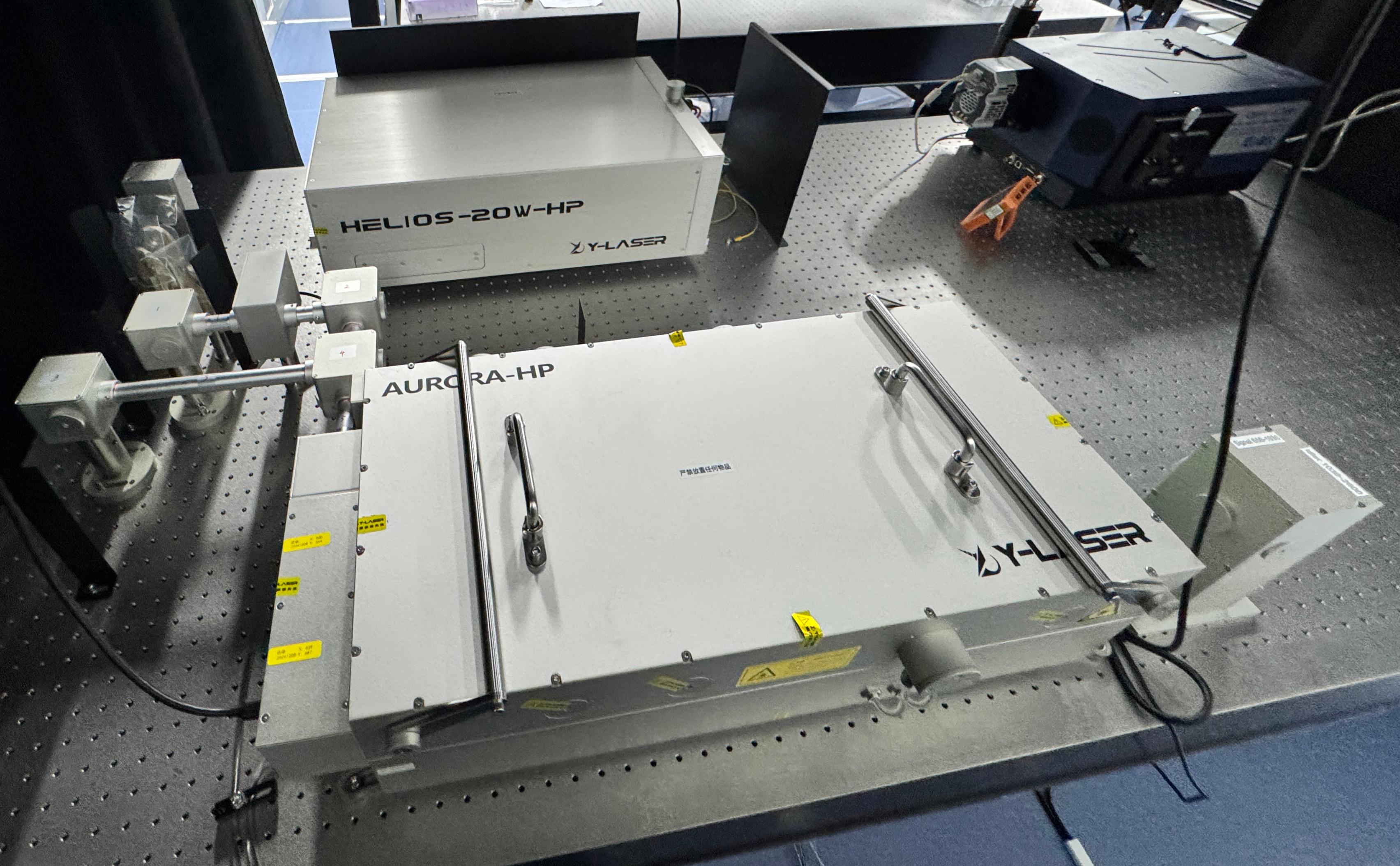

本次交付用于TA的HELIOS+AURORA的可调谐飞秒激光系统



瞬态吸收光谱技术(TA)的核心在于光源的选择和性能,这直接决定了实验的时间分辨率、光谱范围及数据质量。TA 系统通常包括泵浦光激光器和宽带探测光源两部分,每一部分都经过精心设计和优化以满足高性能要求。

如光路图所示,HELIOS-20W-HP 飞秒激光器提供输出为1030 nm波长、250 fs脉宽的初始飞秒激光脉冲。在图中,宽带探测光源由HELIOS-20W-HP 飞秒激光器分光产生,其中的WLS 生成器包含蓝宝石晶体(Sapphire)等非线性光学元件,通过脉冲激光与蓝宝石的非线性相互作用生成450 nm到1100 nm的宽带探测光,同时保留入射脉冲激光的脉宽,重频等特征。

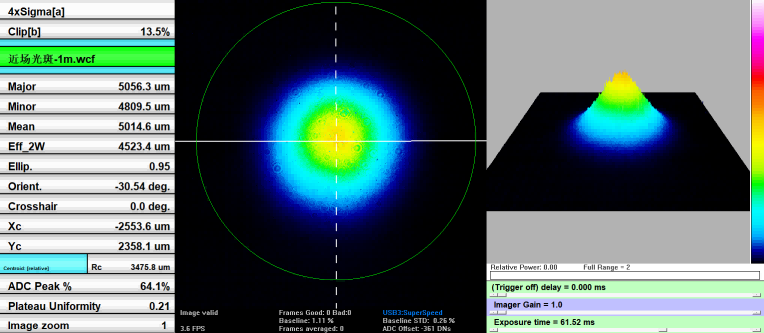

HELIOS-20W-HP(50kHz/400μJ)的近场光斑

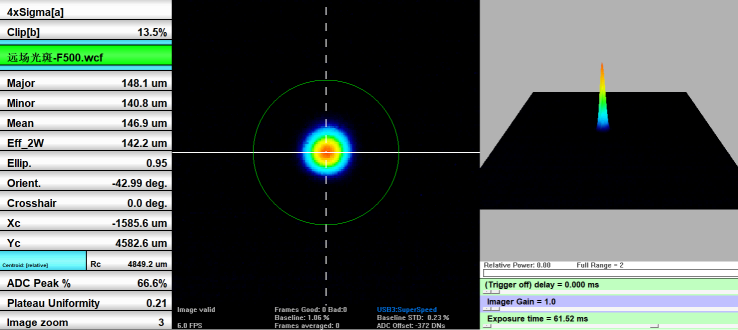

HELIOS-20W-HP(50kHz/400μJ)的远场光斑

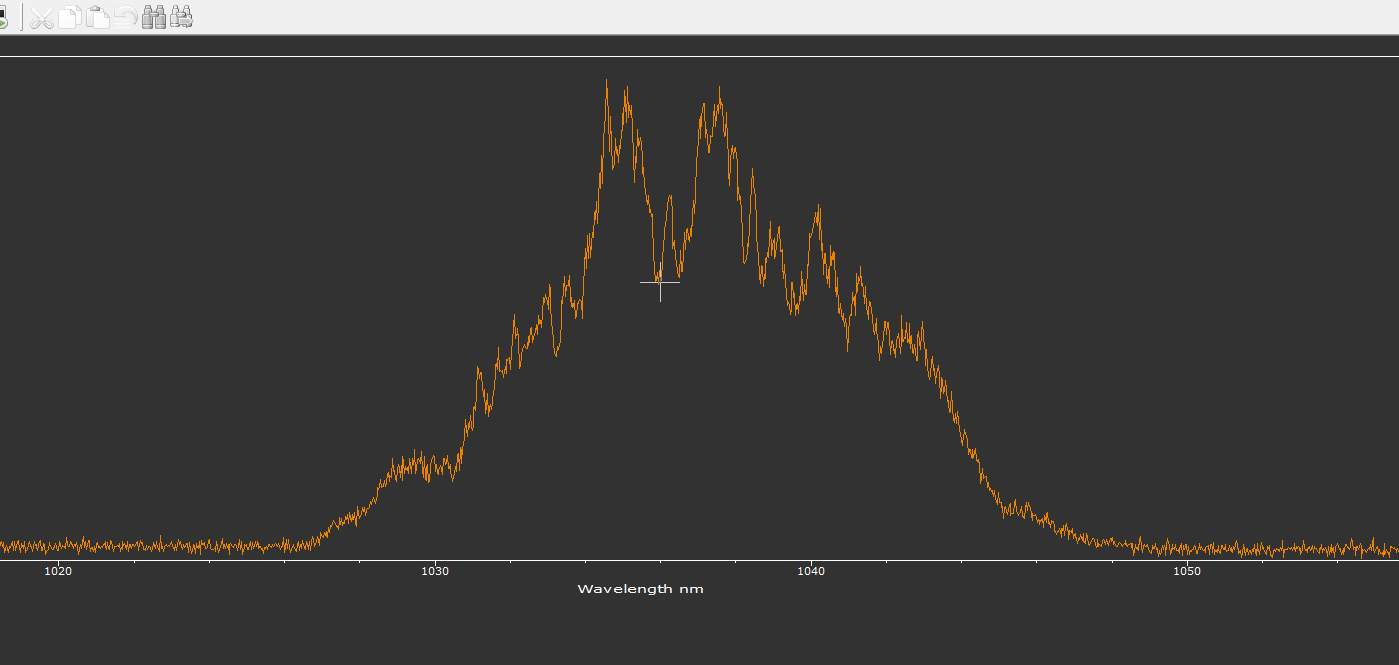

HELIOS-20W-HP(50kHz/400μJ) 光谱曲线,中心波长1036nm

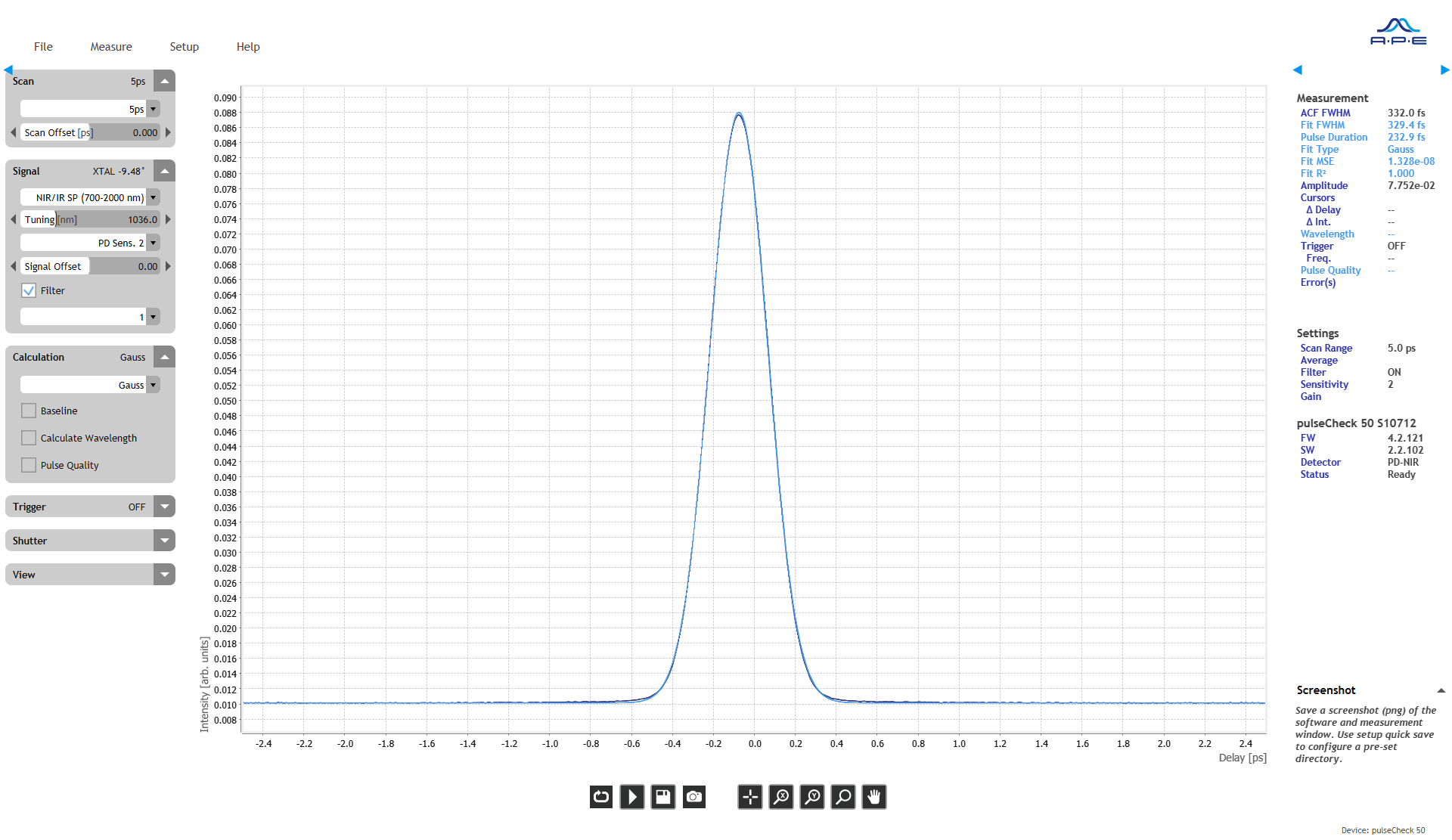

HELIOS-20W-HP(50kHz/400μJ)出厂脉宽测试,脉宽=232.9fs



激光通过分光器(Beam splitter)分为两路后,其中一路生成450 nm到1100 nm的宽带探测光,另外一路进入光学参量放大器(OPA)以产生可调的泵浦光,波长范围为630 nm至2600 nm。 这部分泵浦光用于激发样品。泵浦光和探测光的宽波长覆盖范围,能够满足多样化样品的激发与探测需求。




HELIOS-20W-HP(50kHz/400μJ)泵浦的OPA(AURORA-HP)输出信号光光谱

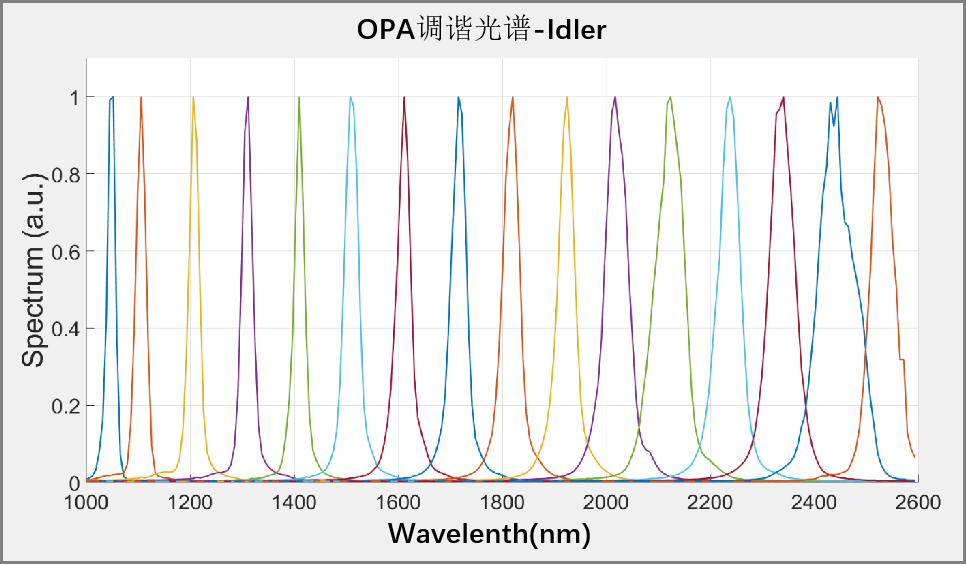

HELIOS-20W-HP(50kHz/400μJ)泵浦的OPA(AURORA-HP)闲频光光谱

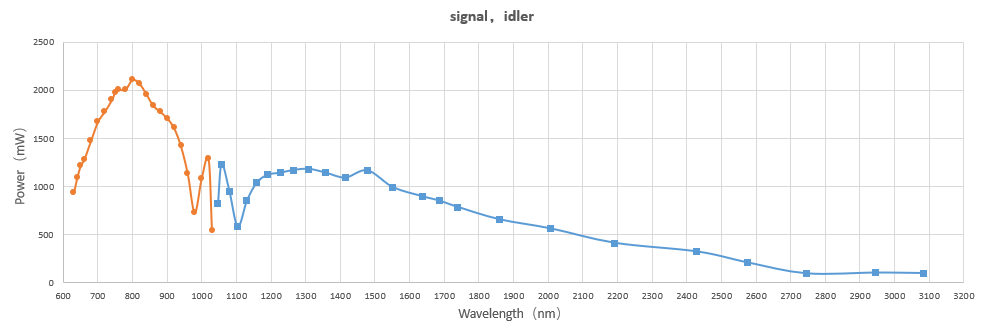

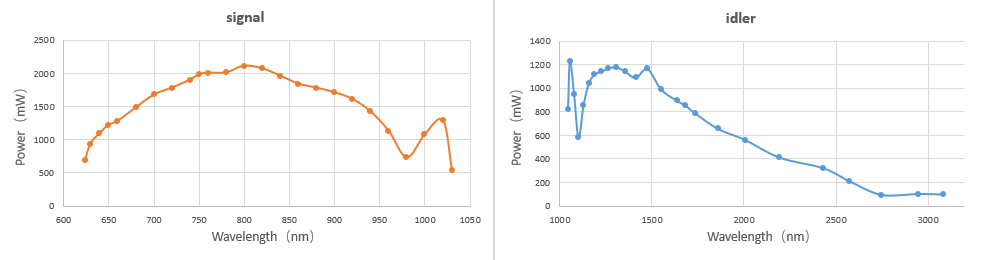

HELIOS-20W-HP(50kHz/400μJ)90%输入(19W)泵浦的OPA调谐功率曲线

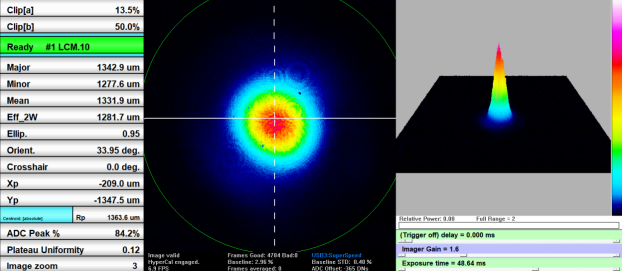

HELIOS-20W-HP(50kHz/400μJ)泵浦的OPA输出光斑-50kHz,OPA出口1m@800nm,楔片前表面反射光斑,D1.3mm

HELIOS-20W-HP(50kHz/400μJ)泵浦的OPA输出脉宽@800nm-145.3fs

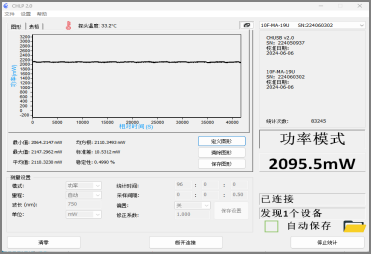

HELIOS-20W-HP(50kHz/400μJ)泵浦的OPA输出功率稳定性@13.5h,RMS=0.4990%@750nm

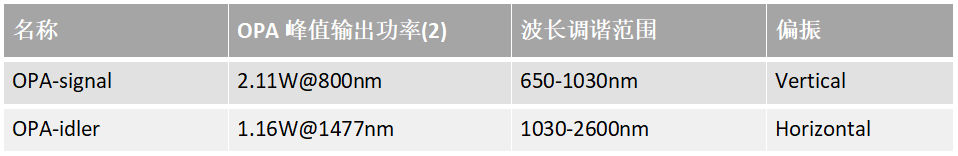

HELIOS-20W-HP 激光器结合光学参量放大器(OPA),提供从 650 nm 到 2600 nm 的超宽波长调谐范围,涵盖紫外、可见光、近红外和中红外波段,适应多学科研究需求。系统在关键波段(700 nm - 950 nm 和 1300 nm - 1900 nm)具备高功率输出,信号光峰值达 2200 mW,闲频光峰值达 1400 mW,同时具有卓越的功率稳定性和脉冲宽度,稳定提供百fs量级的时间分辨,为长时间实验提供可靠支持。
