超快激光系统的傅里叶极限脉宽与时间带宽积计算
2024.09.11
引言：
在现代通信和信号处理技术中，超短脉冲信号因其独特的时间分辨率和频率特性而备受关注。超短脉冲时间带宽积是衡量这些信号特性的关键参数，它揭示了脉冲宽度和频带宽度之间的基本关系。
概念：

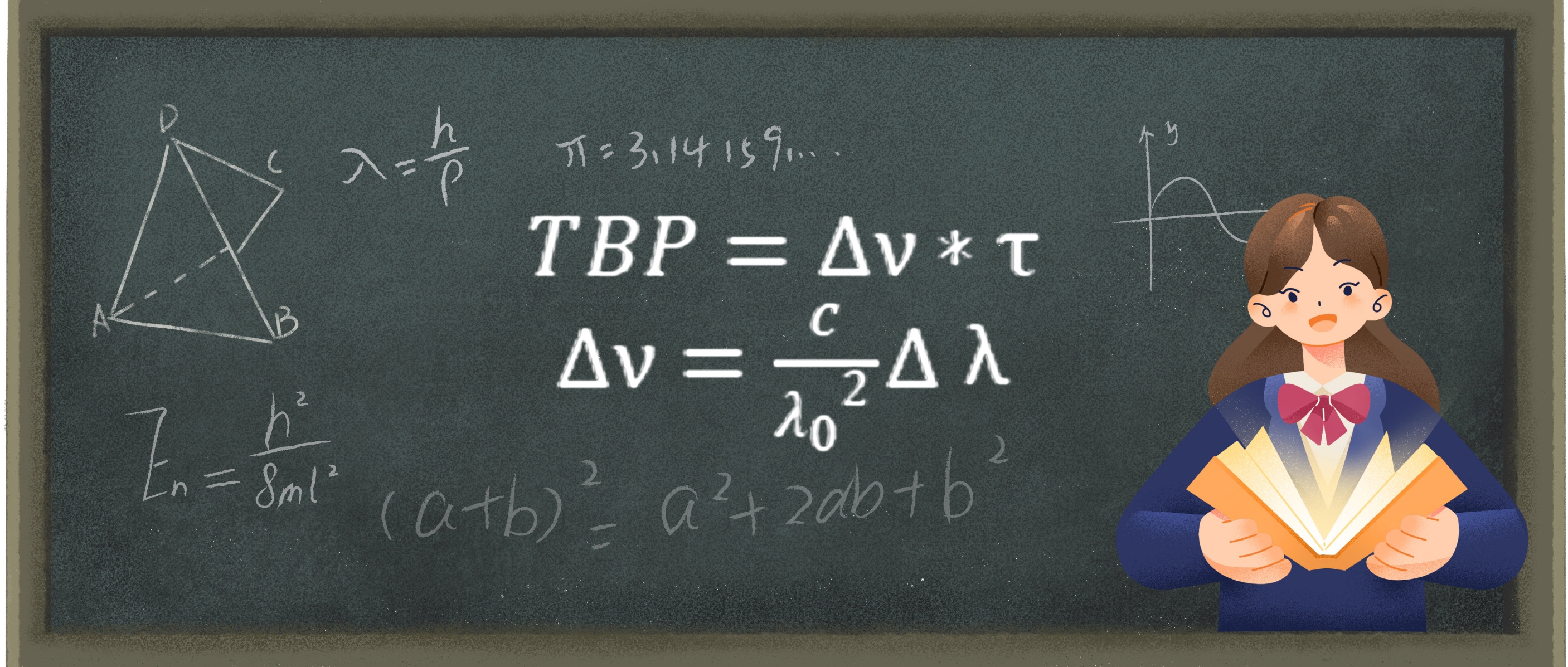

时间带宽积(Time-Bandwidth Product, TBP)是脉冲信号的时间宽度与其频带宽度的乘积。其遵循海森堡不确定性原理，该原理指出，一个信号的时间宽度和频率宽度不能同时无限提高，相互制约，它们的乘积至少为一个常数，这个常数就是时间带宽积。即一个非常窄的脉冲在时间上非常短，但在频率上非常宽。在数学上，表示为：
其中Δt是脉冲的时域半高全宽(通常以秒为单位)，Δf是脉冲的频谱半高全宽(通常以赫兹为单位)，λ0是中心波长，λΔ是光谱宽度。
不同线型的脉冲具有不同的时间带宽积，其值不小于某一常数，当等号成立时，对于给定的频谱宽度，脉冲的时域脉宽有一个最小值的下限，即称为傅里叶极限脉宽：
1. 高斯型线型：Δv * τ ≥ 0.441。这意味着对于高斯脉冲，其时域脉宽和频谱宽度的乘积至少为0.44。
2. 双曲正割线型：Δv * τ ≥ 0.315。这比高斯脉冲的时间带宽积更小，表明双曲正割脉冲在时域和频域的集中度更高。
3. 洛伦兹线型：Δv * τ ≥ 0.142，是物理学中描述共振现象和其他机制引起的谱线展宽的一种重要线型。
计算方法：
超短脉冲的时间带宽积可以通过以下步骤计算：
1. 测量脉冲宽度：使用高速示波器或光学仪器测量脉冲的时间宽度。
2. 确定频带宽度：通过频谱分析仪测量脉冲的频谱，确定其频带宽度。
3. 计算时间带宽积：将测量得到的时间宽度和频带宽度相乘，得到时间带宽积。
计算器的使用：

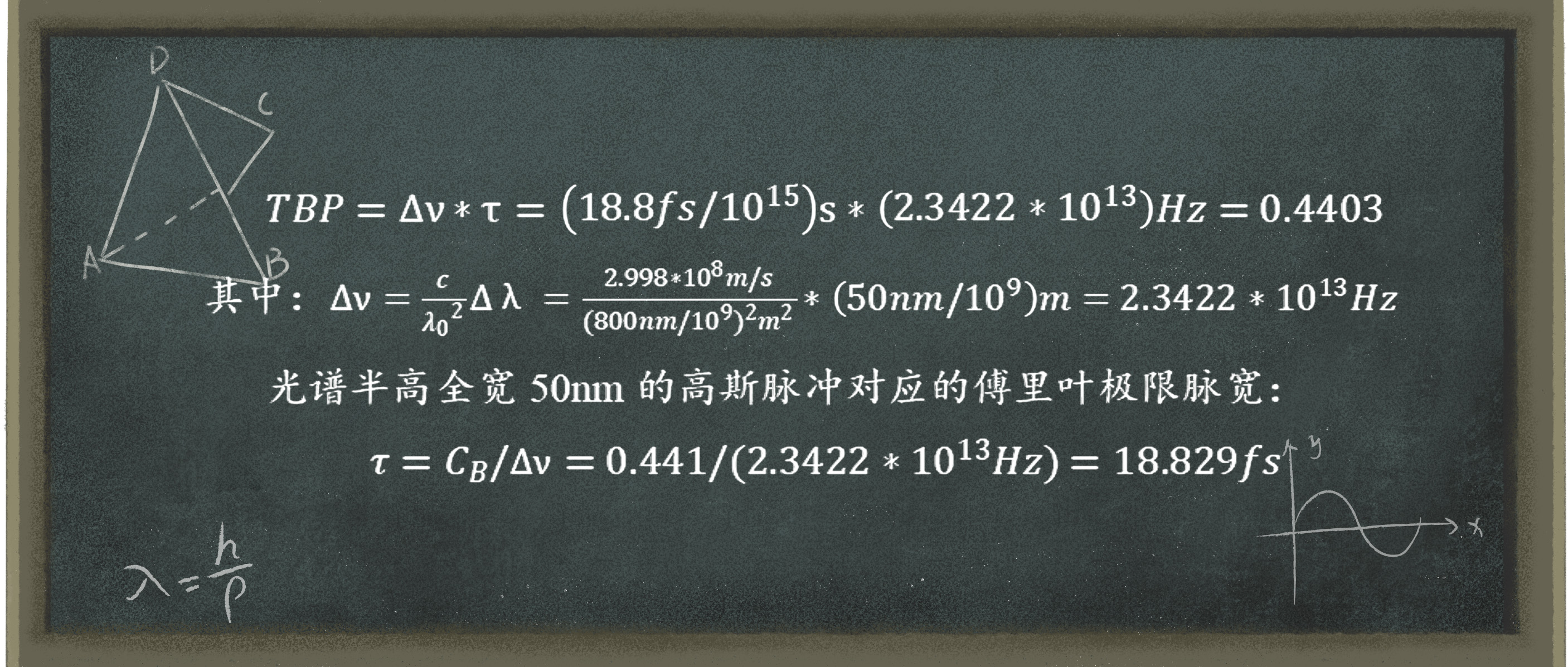

假设一个高斯脉冲的中心波长是800nm，激光光谱半高全宽是50nm，激光脉冲半高全宽是18.8fs，其时间带宽积计算如下：
应用：
超短脉冲时间带宽积的概念在多个领域有着广泛的应用：
1. 科学研究
在物理和化学的科学研究中，时间带宽积是研究超快现象和强场效应的重要工具：
·超快动力学：通过测量时间带宽积，可以研究分子和原子在超短时间尺度上的动力学行为。
·强场物理：在强场物理研究中，时间带宽积的控制有助于研究激光与物质相互作用的超快过程
2. 光学通信
在光学通信中，时间带宽积是评估信号传输质量的关键指标之一。通过优化时间带宽积，可以提高信号的传输速率和减少传输过程中的失真。例如：
·光纤通信：在光纤通信系统中，时间带宽积的优化有助于减少色散，提高信号传输的清晰度和稳定性。
·自由空间光通信：在自由空间光通信中，时间带宽积的控制有助于减少大气扰动对信号的影响。
3. 光谱学
在光谱学中，时间带宽积用于描述光谱线的宽度和分辨率。通过精确控制时间带宽积，可以提高光谱分析的精度：
·拉曼光谱：时间带宽积的优化有助于提高光谱线的分辨率，从而更准确地识别和分析样品。
·荧光光谱：时间带宽积的控制有助于减少背景噪声，提高信号的信噪比。
4. 医学成像
在医学成像领域，时间带宽积的优化可以提高成像的分辨率和对比度：
·光学相干断层成像(OCT)：通过优化时间带宽积，可以提高OCT成像的深度分辨率和图像质量。
·激光成像：在激光成像技术中，时间带宽积的控制有助于提高成像的清晰度和对比度，特别是在眼科和皮肤科的应用。
5. 工业加工
在工业加工领域，时间带宽积的优化可以提高加工的精度和效率：
·激光切割：在激光切割过程中，时间带宽积的控制有助于减少热影响区，提高切割的精度和质量。
·激光焊接：在激光焊接中，时间带宽积的优化可以提高焊接的强度和均匀性。
6. 光信息处理
在光信息处理领域，时间带宽积的优化可以提高信息处理的速度和效率：
·全光逻辑门：在全光逻辑门的设计中，时间带宽积的控制有助于提高逻辑门的开关速度和逻辑运算的准确性。
·光开关：在光开关技术中，时间带宽积的优化可以提高开关的响应速度和控制精度。
7. 激光核聚变
在激光核聚变研究中，时间带宽积的优化有助于提高激光脉冲的能量利用率和聚变反应的效率：
·激光驱动的聚变：通过优化时间带宽积，可以提高激光脉冲的能量耦合效率，促进聚变反应的发生。
8. 阿秒科学
在阿秒科学领域，时间带宽积的控制是实现阿秒脉冲产生和测量的关键：
·阿秒脉冲产生：通过精确控制时间带宽积，可以产生极短的阿秒脉冲，用于研究原子和分子内部的电子动力学。
优化TBP方法：
在设计超短脉冲信号系统时，通过下面列举策略的综合应用，可以在保持足够宽带宽的同时实现脉冲时间的最小化，从而优化超短脉冲信号系统的时间带宽积：
1. 光谱整形技术：利用可编程声光色散滤波器(如Dazzler添加公司代理产品链接)对激光脉冲的光谱进行整形，可以有效克服增益窄化效应，增加光谱宽度，从而优化时间带宽积。实验表明，使用这种技术后，再生放大器的光谱宽度得到显著增加，压缩脉冲的宽度减半，峰值功率提高一倍 。
2. 脉冲压缩技术：采用啁啾镜，光栅对等光学元件对脉冲进行压缩，以实现更短的脉冲宽度。通过精确控制色散补偿，可以获得接近傅里叶变换极限的超短脉冲 。
3. 相干合成技术：通过将不同波段的脉冲进行相干合成，可以合成出更短的脉冲。例如，将两个不同光谱范围的脉冲分别压缩后再进行相干合成，可以获得比单一脉冲压缩更短的脉冲 。
4. 色散管理：在脉冲放大和压缩过程中，需要精细管理色散，以避免因色散不匹配导致的脉冲展宽。使用超宽带啁啾镜配合棱镜对进行全波段光谱的色散补偿，可以获得更窄的脉冲 。
5. 增益窄化补偿：在高功率超短脉冲激光系统中，增益窄化是一个重要的限制因素。通过引入增益损耗或使用可调谐光学元件来减小增益窄化，可以改善脉冲的时间特性 。
6. 自参考光谱位相相干电场重建法：这是一种新的测量技术，可以准确测量并重建超短脉冲的电场及其相位，有助于更精确地控制脉冲特性 。
7. 平衡光学互相关方法：使用平衡光学互相关技术来锁定多个子脉冲之间的相对延时，确保相干合成系统的稳定性，从而优化时间带宽积 。
如您在计算器的使用过程中发现有任何问题或错误，请及时与我们联系，我们将及时修改，并且为感谢您的信任与监督，我们特意为您准备了一份“监督奖励”，如有其他需要我们补充添加的也欢迎联系我们，我们非常荣幸可以为各位的科研经历提供些许便利。
科研之路，道阻且长，预祝各位专家学者科研顺利，早出成果。
上海镱镭飞秒激光技术有限公司
北京波量科技有限公司
